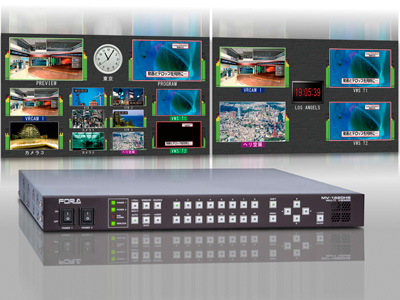

ＨＤ/ＳＤ Analog 混在マルチビューワ 画面分割装置
For-A		MV-1620HS フルオプション仕様
HD-SDI、SD-SDI、アナログコンポジットの混在入力、非同期入力に対応。また、NTSCやPAL、1080/59.94iや1080/50iなど、異なるフレームレートの混在入力にも対応しています。 HD-SDI 出力やHDMI 出力、及びアナログオーディオ出力から音声を出力可能。任意のチャネル音声をモニタリングできます。 最大16 入力、2 画面出力に対応 ネットワーク動画転送機能LAN経由で映像をネットワーク上に転送できる。 工ンベデッドオーディオ信号のレベを最大16ch表示 フレームタリー表示/マーカータリー表示 漢字のタイトルも表示できる HD/SD-SDI信号のアンシラリタイムコードを表示可能 ロゴ表示／背景表示 映像音声のエラー表示機能
ビデオフォーマット		HD： 1080/60i, 1080/59.94i, 1080/50i, 720/60p,720/59.94p, 720/50p, 1080/30p, 1080/29.97p，1080/25p, 1080/24p, 1080/23.98p, 720/24p,720/23.98p, 1080/30PsF, 1080/29.97PsF,1080/25PsF, 1080/24PsF, 1080/23.98PsF,1035/60i, 1035/59.94 SD： 525/60 (NTSC), 625/50 (PAL)

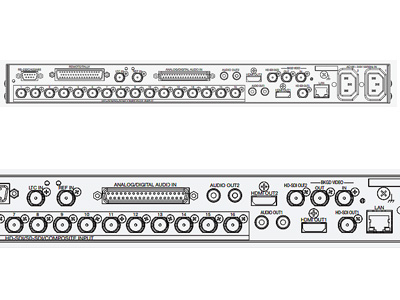

ビデオ入力		下記いずれかを入力 （混在入力、非同期入力可能） 75Ω BNC x16 SDI とアナログコンポジットは切替方式
HD/SD-SDI		HD-SDI: 1.5Gbps 　SD-SDI: 270Mbp
アナログコンポジット		1.0 V(p-p) 量子化ビット数: Y: 8-bit、C: 8-bit
バックグラウンド IN		3G-SDI (Level A)：3Gbps　HD-SDI：1.5Gbps ※MV-1620HSのバックグラウンド出力のみ接続可能
エンベデッドオーディオ		48kHz (入力ビデオに同期)16-24bit HD/SD-SDI 1入力につき16チャネル
アナログ音声 D-sub 37ピン 600Ω/Hi-Z		入力レベル: -10dBV/-3dBu/0dBu/+4dBu、 最大入力レベル (+4 dBu設定時): +24 dBu (平衡)、+18 dBu (不平衡)　48 kHz 24-bit、 入力数：8チャンネル
AESオーディオ 75ΩD-sub 37ピン		32/44.1/48 kHz 16-24bit、 入力数: 8チャネル ※アナログと同一
LTC入力		1入力　SMPTE準拠タイムコード: 1.0V(p-p) ±6dB以内
HDMI 出力		HDMIコネクタ　2出力 ※1920×1080の解像度のみインタレース出力も用意 ※入出力ビデオ間のフレームレートコンバータ機能はありません。入出力ビデオ間のフレームレートの差により、同じフレームを2回出力する場合や、フレームを飛ばす場合があります。
SDI出力		75Ω　BNC　2出力 SDI 1､2出力はHDMI 1、2出力と同画面となります。 3G-SDI(Level A): 2.97Gbps または 2.97/1.001Gbps HD-SDI: 1.485Gbps または 1.485/1.001Gbps
バックグラウンド OUT		3G-SDI (Level A)：3Gbps 1080/59.94p 1080/50p HD-SDI：1.5Gbps 720/59.94p 720/50p ※MV-1620HSのバックグラウンド入力へのみ接続可能
音声出力48kHz 24bit	Analog	RCAピンジャック x2 (ステレオ) x2出力 100Ω以下 -10dBV
	SDI	エンベデッド 2出力 グループ x4 （ステレオ8系統）
	HDMI	エンベデッド ステレオ4系統
ゲンロック入力		BB: NTSC 0.429V/PAL 0.45V、Tri: 0.6V
ビデオ表示ウィンドウ		最大20個
クロック表示ウィンドウ		最大2個
分割パターン		デュアル出力統合モードでは16パターン、 デュアル出力独立モードでは16パターンのレイアウト保存可能 *統合モード：出力1と出力2のレイアウトが同時に切り替わるモード *独立モード：出力1と出力2のレイアウトが別々に切り替わるモード
その他		文字表示、タリー表示、オーディオレベル表示最大16チャネル表示可能、タイムコード表示ATCにも対応、ビデオロス、フリーズ、輝度/ブラックレベル異常/CRCエラー、セーフティエリアマーカ、オーディオロス、サイレンス/オーバーレベルなど
電源電圧		AC 100-240V ±10％ 50Hz/60Hz
消費電力		88VA (86W) (AC 100V-120V時) 107VA (85W) (AC 220V-240V時)
外形寸法/質量		EIA 1 RU　430 (W) × 44 (H) × 475 (D) mm / 6.7 kg
当社セット内容		・本体 ・ACケーブル×2 ・TALLY　BOX ・CD-ROM ・取扱説明書 ・レイアウト用PC ・PC用ACアダプター ・PC用LANケーブル3m
