AW-UE50K ＆ AW-RP60GJ
- 4K
- レンタル料金(1日) ¥ 24,200 (税込)
|
|||
| 4K対応リモートカメラコントロールシステム | |||
|---|---|---|---|

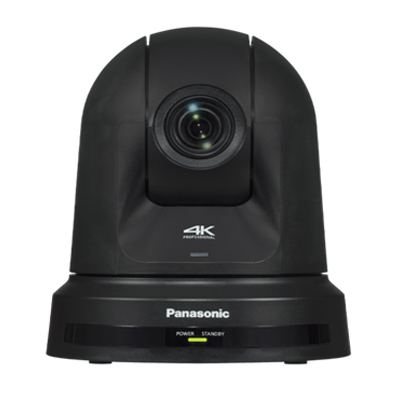

| AW-UE50K 4Kインテグレーテッドカメラ | |||
| PANASONIC | AW-UE50K | ||
| 【カメラ】 | |||
| 撮像素子 | 1/2.5型 4K MOS | ||
| レンズ | 電動24 倍光学ズームF1.8 ～ F4.0 （f=4.12 mm ～ 98.9 mm、35 mm 換算：25.0 mm ～ 600.0 mm） |
||
| ズーム倍率 | ・光学ズーム：24倍 ・i.ズーム：UHD 28倍、FHD 36倍 ・デジタルエクステンダーズーム：1.4倍、2倍 |
||
| 画角範囲 | ・水平画角：74.1°（Wide端）- 3.3°（Tele端） ・垂直画角：46.0°（Wide端）- 1.9°（Tele端） ・対角画角：81.8°（Wide端）- 3.8°（Tele端） |
||
| 光学フィルター | 非搭載 | ||
| 最低照度 | 3lx（条件：F1.8、59.94p、50IRE、42dB、蓄積なし） | ||
| 出力フォーマット | AW-UE50用出力フォーマット表 | ||
| 同期方式 | 内部同期 | ||

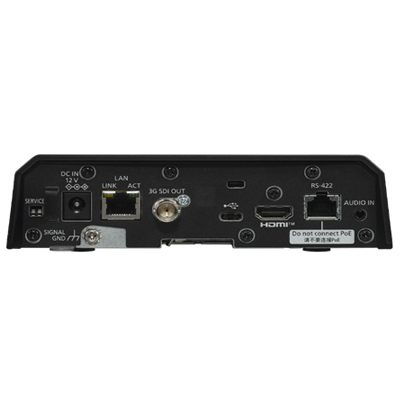

| 【入力】 | |||
| 入力端子 | ・DC 12V IN （DCジャック） | ||
| ・AUDIO IN | マイク/ライン入力 対応（SDI ／ HDMI ／ IP）、AAC 対応（IP のみ対応） |
||
| ・φ3.5 mm ステレオミニジャック入力インピーダンス：約10 kΩ 不平衡 マイク入力 ： –40 dBV（0 dB=1 V/Pa、1 kHz）、プラグインパワー対応、供給電圧：2.5V±0.5V 入力インピーダンス：約2kΩ（プラグインパワーON時）、約20kΩ（プラグインパワーOFF時） |
|||
| ライン入力 ：–10 dBV、インピーダンス：約3kΩ 入力ボリューム可変範囲： –36 dB ～ 12 dB（3 dB step) エンベデッドオーディオ出力レベル：–12 dBFS サンプリング周波数：48 kHz 量子化ビット数 ： 24 ビット（SDI、HDMI）、16bit（IP） |
|||
| 【出力】 | |||
| 出力端子 | ・HDMI | HDMI 1.4コネクター 4:2:2/10bit、4:2:0/8bit（HDCP、ビエラリンクには対応していません。） |
|
| ・3G-SDI OUT | SMPTE424M/SMPTE292M / 75 Ω（BNC×1） （Level-A/Level-Bに対応） | ||
| 【入出力】 | |||
| 入出力端子 | ・LAN | RJ‑45 IP 制御・映像配信用LAN 端子 PoE+ 電源端子（IEEE802.3bt 準拠） | |
| ・RS-422 | CONTROL IN RS422A（RJ-45） | ||
| ・USB | USB2.0DEVICE、TyepCコネクター、USBバスパワー機能なし 、UVC（USB Video Class）対応のみ | ||
| 【回転台部】 | |||
| カメラ/回転台コントロール | ・IP接続ケーブル | ・PoE+ イーサーネットハブありの場合 LAN ケーブル※4（カテゴリー5e 以上、ストレートケーブル）最大100 m ・PoE+ イーサーネットハブなしの場合 LAN ケーブル※4（カテゴリー5e 以上、ストレートケーブル）最大100 m |
|
| ・AWプロトコル接続ケーブル | ・LANケーブル※4（カテゴリー5e以上、ストレートケーブル）最大1000 m | ||
| ※4：LANケーブルは、カテゴリー5ｅ以上、STP（Shielded Twisted Pair）ストレートケーブルをご使用ください。 | |||
| パン・チルト動作スピード | 速度範囲：0.08°/s ～ 60°/s（通常モード） Normal：60°/s、Fast1：90°/s※5、Fast2：180°/s※5 ※5：高速では駆動音が大きくなることがありますのでご注意ください。駆動音が気になる場合は、Normalモードをご使用ください。 |
||
| パン動作範囲 | ±175° | ||
| チルト動作範囲 | -30°～90°（中：パン、チルトの位置によっては、本体が映像に映り込むことがあります。） | ||
| 【対応OSと対応ブラウザ】 | |||
| Windows | Windows®10、Windows® Internet Explorer® 11 (32 bit/64 bit) Microsoft Edge、Google Chrome |
||
| Mac | MacOS v11.0.1 / Safari 14.01、MacOS v11.0.1/ Google Chrome MacOS v10.15 / Google Chrome、MacOS v10.14 / Google Chrome |
||
| iPhone/iPad | iOS、iPadOS、Safari | ||
| Android | Android OS、Google Chrome | ||
| 【IPストリーミング】 | |||
| 画像圧縮方式 | JPEG（MJPEG）、H.264、H.265、NDI® ｜HX version2（H.264） | ||
| 画像解像度 | 1920×1080、1280×720、640×360、320×180 | ||
| 画像配信設定（H.264） | ・配信方法：Unicast port（AUTO）、Unicast port（MANUAL）、Multicast port ・フレームレート： [60 Hz の時] 5 fps / 15 fps / 30 fps / 60 fps 、[50 Hz の時] 5 fps / 12.5 fps /25 fps / 50 fps ・最大～最小ビットレート： 512 kbps / 768 kbps / 1024 kbps / 1536 kbps / 2048 kbps / 3072 kbps / 4096 kbps / 6144 kbps / 8192 kbps / 10240 kbps / 12288 kbps /14336 kbps / 16384 kbps / 20480 kbps / 24576 kbps/ |
||
| 画像配信設定（H.265） | ・配信方式：Unicast port (AUTO)、Unicast port (MANUAL)、Multicast port ・フレームレート：[60 Hz の時] 60fps / 30fps、[50 Hz の時] 50fps / 25fps ・最大 ～ 最小ビットレート：H.264と同様 |
||
| 画像配信設定 （NDI®|HX version 2※） |
・配信方式：TCP / UDP、Unicast / Multicast ※AW-UE50/AW-UE40は、NDI®|HX version 2、フルHD出力に対応しています。 NDI®|HX モード時では4K映像出力ができません。 |
||
| 【一般】 | |||
| 電源 | DC 12 V ±10％(10.8 V – 13.2 V）（ACアダプター） DC 42 V – 57 V（PoE++ 電源） |
||
| PoE+ | IEEE802.3 at 準拠：DC42 – 57 V | ||
| 消費電流 | 1.8 A (ACアダプター付属）、0.6 A (PoE+電源) | ||
| 動作周囲温度 | 0 ℃ ～ 40 ℃ | ||
| 質量 | 約1.8 kg (飾りカバー、設置面用 取付金具除く） | ||
| 外形寸法 | 幅 160 mm ×高さ 192.1 mm ×奥行 166.0 mm （突起部、ケーブルカバー、天井取付金具を除く） |
||
| AW-RP60GJリモートカメラコントローラー | |||
| PANASONIC | AW-RP60GJ | ||
| 【入出力】 | |||
| 入力端子 | ・XLR 4 ピン×1 （DC 12 V IN） | ||
| 入出力端子 | ・LAN（RJ-45） 10BASE-T/100BASE-TX PoE+入力 接続ケーブル：LAN ケーブル、最大100 m |
||
| ・シリアル（RJ-45） RS422（リモートカメラ用制御信号）、TALLY OUT TALLY OUT： オープンコレクタｰ出力（負論理） 最大耐圧DC 24 V、最大電流50 mA |
|||
| ・TALLY / GPIO D-Sub 25ピン、メス、インチねじ TALLY IN：20入力（R-TALLY、G-TALLY各10pin）、接点入力（ステータス動作） GPI IN1：5入力（PMEM Group 1-4、Menu_Control） GPI IN2：20入力（CAM SEL 1-10、PRISET SEL1-10） 接点入力（トリガ動作） GPI OUT1：11出力（CAM GROUP SEL 1-10、Alarm） GPI OUT2：10出力（CAM SEL 1-10） オープンコレクタｰ出力（負論理）、最大耐圧DC 24 V、最大電流50 mA |
|||
| 対応フォーマット | 1080/59.94p、1080/50p、1080/59.94i、1080/50i、1080/23.98p、1080/25p、1080/23.98psF、1080/25psF | ||
| その他端子 | SIGNAL GND システムのグランドに接続 | ||
| LCDディスプレイ | 3.5型液晶（QHD（960×540）） | ||
| 【接続仕様】 | |||
| カメラ接続数 | 200台（IP）、5台（RS422 ）※AW-UE150以外は最大100台接続 | ||
| リモートカメラ選択 | 5個（6～200台目は液晶内で操作） | ||
| カメラグループ数 | 20個（1グループ 各10台） | ||
| 【一般】 | |||
| 電源 | DC 12V（DC 入力範囲 DC 10.8V – DC 13.2V） | ||
| PoE | IEEE802.3af準拠：DC 42 V – 57 V（カメラ端） | ||
| 消費電流 | 0.9A（XLR コネクター入力）、0.3 A（PoE+ 電源） | ||
| 動作周囲温度 | 0 ℃ ～ 40 ℃ | ||
| 外形寸法 | 幅 210㎜×高さ92㎜×奥行177㎜（突起部含まず） | ||
| 質量 | 1.5 kg | ||
| 当社セット内容 | ・AW-UE50Kリモートカメラ ・AW-RP60GJコントローラー ・設置面用取付金具（取り付けネジ×4入り） ・Gクランプ ・ワイヤー ・ACアダプター×2（カメラ用×1、コントローラー用×1） ・ACケーブル×3 ・LANケーブル（カテゴリ6）短ケーブル×1、20m×1、50m×1 ・PoEインジェクター ・取扱説明書 |
||
| AW-UE50取扱説明書 | AW-UE50取扱説明書 | ||
| 外部リンク（AW-UE50） | AW-UE50 | ||
| AW-RP60取扱説明書 | AW-RP60コントローラー取扱説明書 | ||
| 外部リンク（AW-RP60） | AW-RP60 | ||
| オプション | ・LANケーブル（RJ-45）100ｍ \1,650（税込） | ||
